介紹下交流剎車電機的構造和結構是什么樣子的？

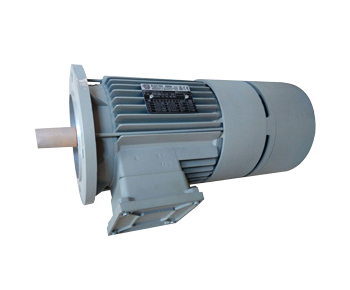

　　?交流剎車電機是一種全封閉自扇冷鼠籠型異步電動機，尾部集成直流電磁鐵制動器，以交流電源供電，通過電磁抱剎實現快速制動，具有剎車迅速、定位準確、結構復雜但經久耐用等特點，廣泛應用于自動化控制、工業生產線及需要高精度定位的機械設備中。其構造和結構特點如下：
一、整體構造
交流剎車電機由電機本體和制動器兩部分組成。電機本體是產生旋轉動力的核心部件，而制動器則集成在電機后端（非輸出軸端），負責在斷電時實現快速制動。
二、電機本體結構
定子：
組成：定子通常由鑄鐵或鋼板焊接而成，是電機的固定部分。
作用：定子繞組通入交流電后，會在電機內部產生一個交變的旋轉磁場，為電機提供旋轉動力。
轉子：
組成：轉子由鑄鋁或鋁合金制成，是電機的旋轉部分。
作用：轉子在定子產生的旋轉磁場作用下，會跟隨磁場旋轉，從而將電能轉換為機械能。
三、制動器結構
制動器線圈：
組成：固定在后蓋上的電磁鐵線圈。
作用：當通入直流電（通常有整流模塊將交流電源整流）時，產生強大的電磁吸力，用于克服內部彈簧的壓力，使制動器松開。
銜鐵盤：
組成：一個可以軸向移動（但不能轉動）的鐵盤，位于線圈和制動盤之間。
作用：通電時被線圈產生的電磁力吸合，與制動盤分離；斷電時在彈簧的作用下復位，壓緊制動盤，實現制動。
彈簧：
組成：一個或多個強力壓縮彈簧，初始狀態（無電）時處于壓縮狀態。
作用：始終將銜鐵盤推向制動盤，是斷電時的唯一剎車動力來源。
制動盤/摩擦盤：
組成：與電機輸出軸剛性連接（用鍵或花鍵），隨電機軸一起旋轉的金屬盤。摩擦面是其關鍵部分。
作用：在制動時，被銜鐵盤和后蓋上的制動摩擦襯墊緊緊壓住，產生巨大的摩擦力矩，使電機軸迅速停止旋轉。
制動蓋/后蓋：
組成：固定不動的部件，其內側裝有制動摩擦襯墊（摩擦面）。
作用：與銜鐵盤一起，在制動時壓緊制動盤，產生摩擦力矩。
調整機構：
組成：用于設置正確的制動力矩和制動盤間隙的機構。
作用：確保制動器在制動時能夠產生足夠的摩擦力矩，同時避免制動盤和銜鐵盤之間的過度磨損。
