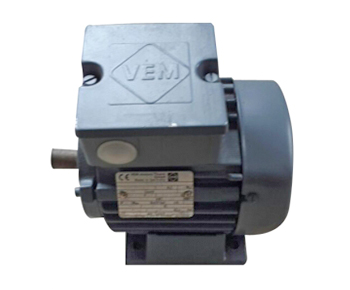

廣州變頻電機使用中怎樣減少諧波干擾？

　　?廣州變頻電機在運行時，由于變頻器輸出的非正弦波電壓含有大量諧波（主要是高次諧波），會產生電磁干擾（EMI），影響周邊設備（如傳感器、儀表、通訊設備）及電機自身壽命。減少諧波干擾需從變頻器設計、電機匹配、安裝布線、濾波措施等多方面綜合處理，具體方法如下：
一、優化變頻器與電機的匹配設計
選用專用變頻電機
變頻電機本身采用耐高頻絕緣材料（如耐電暈漆包線）和優化的繞組結構，能減少諧波引起的渦流損耗和絕緣老化，從源頭降低電機自身產生的諧波干擾。普通異步電機若用于變頻系統，需確保絕緣等級≥F 級，且與變頻器功率匹配（電機功率不宜小于變頻器額定功率的 80%）。
合理設置變頻器參數
載波頻率調整：變頻器載波頻率越高，輸出電壓波形越接近正弦波，諧波含量越少，但電磁輻射（高頻干擾）會增強；反之，載波頻率過低會導致諧波增大、電機噪聲升高。需根據電機功率調整：
小功率電機（≤7.5kW）：載波頻率設為 10-15kHz；
大功率電機（＞7.5kW）：載波頻率設為 5-10kHz（平衡干擾與散熱）。
采用矢量控制模式：相比 V/F 控制，矢量控制能減少電流諧波（尤其低速時），降低電機發熱和干擾。
二、加裝濾波與抑制裝置
電源側濾波（抑制變頻器對電網的干擾）
輸入電抗器：串聯在變頻器輸入端，抑制變頻器產生的諧波電流注入電網，同時降低電網電壓波動對變頻器的影響，適合諧波污染較嚴重的場合（如多臺變頻器集中使用）。
有源電力濾波器（APF）：實時檢測諧波電流并產生反向補償電流，抵消諧波，濾波效率可達 95% 以上，適合對電網質量要求高的場景（如精密儀器車間），但成本較高。
輸出側濾波（抑制變頻器對電機的干擾）
輸出電抗器：串聯在變頻器與電機之間，降低輸出電壓的變化率（dv/dt），減少高頻諧波對電機絕緣的沖擊，尤其適合電機電纜較長（＞50m）時，可抑制電纜分布電容引起的漏電流和電磁輻射。
正弦波濾波器：由電感、電容組成，將變頻器輸出的 PWM 波（脈沖寬度調制波）轉換為近似正弦波，大幅降低諧波含量（總諧波畸變率 THD 可降至 5% 以下），適合對諧波敏感的精密設備（如伺服系統）。
三、優化安裝與布線工藝
電纜選型與布線
變頻器與電機之間使用屏蔽電纜（如銅網屏蔽的橡套電纜），屏蔽層單端接地（電機側接地，變頻器側懸空，避免接地環流），減少電磁輻射。
強電電纜（變頻器輸出線、電源線）與弱電電纜（信號線、傳感器線）分開布線，間距≥30cm，避免平行敷設；若需交叉，采用垂直交叉（減少耦合干擾）。
縮短電機電纜長度：電纜越長，分布電容越大，高頻諧波引起的漏電流和輻射越強，建議電纜長度不超過 100m（超過時必須加輸出電抗器）。
接地系統設計
采用獨立接地：變頻器、電機、控制設備分別接地，接地電阻≤4Ω，避免共用接地產生的電位差干擾。
接地體布置：接地極采用鍍鋅鋼管或銅板，埋深≥0.5m，接地線截面積≥10mm2（銅纜），確保接地可靠。
設備屏蔽與隔離
變頻器和電機安裝在金屬機箱內，機箱接地，利用金屬外殼屏蔽電磁輻射。
對敏感設備（如 PLC、傳感器），采用隔離變壓器或光電耦合器，切斷諧波干擾的傳導路徑。
四、其他輔助措施
增加吸收裝置
在電機端子處并聯RC 吸收器（電阻電容串聯），吸收高頻諧波電壓，保護電機絕緣，尤其適合老款電機或電纜較長的情況。
定期維護電機與變頻器
清潔電機內部灰塵，檢查軸承磨損，避免因機械故障導致的附加電磁干擾；
定期檢測變頻器的濾波電容，老化電容會導致諧波增大，需及時更換。
合理布局設備
變頻電機與敏感設備（如通訊基站、儀表）保持足夠距離（≥2m），遠離無線電設備和高頻信號源，減少空間輻射干擾。
