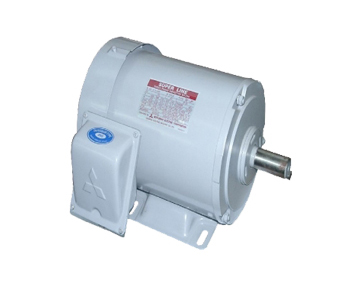

看一看如何提高三菱電機使用中的耐用性？

　　?一、選擇合適的安裝環境：
溫度控制：將三菱電機安裝在溫度適宜的環境中，一般操作環境溫度應維持在 5℃至 40℃之間。在溫度較高的環境下，需安裝冷卻風扇等散熱設備；在寒冷環境工作時，應先對設備進行預熱。
濕度管理：保持環境相對濕度在 20% 至 80% 之間。若環境濕度較高，可使用空調、除濕器等控制濕度，對于室外或高濕度環境中的設備，要選擇具備相應防護等級的產品或配備防潮殼體。
安裝空間：確保電機周圍有足夠空間，驅動器和其它設備之間至少留有 10cm 的間隔，以便于空氣流動和熱量散發，同時也利于設備的維護和檢查。
避免振動源：盡量將三菱電機安裝在遠離振動源的地方，如高速旋轉設備或重負荷的運輸系統。對于處于高振動環境下的設備，要設置防振墊、使用減震器或選擇具有抗振特性的安裝方式。
二、確保正確的電源連接與布線：
良好接地：所有設備以及防護外殼都要妥善接地，這樣可以保護電機免受雷電沖擊、靜電累積以及其它外部電磁干擾的影響，避免因電氣問題導致設備故障。
合理布線：控制線盡量不要太長，超過 2 米長的建議用屏蔽線，以防止控制板受電磁波干擾而產生誤動作。變頻器輸入端最好接上一個空氣開關保護，其電流值不能太大，以防止發生短路時燒毀嚴重。另外，一定不能將 “N” 端接地。
三、進行定期維護與保養：
清潔電機：定期清理電機內部和周圍的灰塵、油漬等污染物，防止灰塵和雜物進入電機內部，影響散熱和正常運行。對于變頻器等設備，還要定時清掃電路板及散熱器上的灰塵。
檢查部件：定期檢查電機的電氣連接，確保所有連接牢固且沒有腐蝕或損壞的跡象。同時檢查電機內部的零件，如軸承、電刷等，對于磨損嚴重的零件，應及時更換以保證電機的正常運行。
潤滑保養：定期為三菱電機的旋轉部分，如軸承和齒輪等添加適量的潤滑油或潤滑脂，降低摩擦阻力，減少磨損。
四、合理使用與操作電機：
避免過載：合理控制設備負載，避免電機長時間在超負荷狀態下工作，確保電機在額定功率和使用條件范圍內運行。
規范啟停：按照操作規程正確啟停電機，避免頻繁地啟動和停止電機，減少對電機的沖擊。
五、采取電磁干擾防護措施：
安裝濾波器：在變頻器輸入端加裝 EMI 濾波器，抑制變頻器對電網的傳導干擾；在電機與變頻器之間距離超過 100m 的場合，可在變頻器側添加交流輸出電抗器，減少漏電流保護和外部輻射干擾。
屏蔽處理：采用鋼管穿線或者屏蔽電纜的方法，并將鋼管外殼或者電纜屏蔽層與大地可靠連接，防止電磁干擾。對于微機控制板等易受干擾的部件，必要時可添加金屬網狀屏蔽罩進行屏蔽處理。
